Blog
Manual de termofusión para ppr y pph: procesos y parámetros técnicos
Manual de termofusión para ppr y pph: procesos y parámetros técnicos
La confiabilidad de un sistema de polipropileno (pp) reside casi exclusivamente en la calidad de su ejecución en el campo. A diferencia de otros materiales que utilizan pegamentos o juntas mecánicas, el polipropileno se une mediante termofusión, un proceso que fusiona molecularmente el tubo con el accesorio. En la práctica operativa de 2025, ya sea instalando redes de agua sanitaria en hoteles de Punta Cana o sistemas de procesos en industrias peruanas, el cumplimiento de los tiempos de calentamiento y la limpieza absoluta de las herramientas son los factores que determinan si la red será eterna o si presentará fallas prematuras por soldaduras deficientes.
El método más común para diámetros de hasta 125mm es la termofusión por enchufe o socket fusion. Este proceso requiere una máquina de termofusión equipada con matrices de teflón que calientan simultáneamente el exterior del tubo y el interior del accesorio. La temperatura de trabajo debe ser constante, situada generalmente en los 260°C. Un error crítico en campo es iniciar la fusión antes de que la máquina alcance la temperatura de régimen o continuar operando cuando el teflón de las matrices está desgastado. La limpieza con alcohol isopropílico de las caras a unir es obligatoria; la presencia de grasa corporal o polvo en la zona de fusión crea una interfaz débil que, aunque supere la prueba de presión inicial, fallará ante los ciclos de expansión térmica.
El tiempo de calentamiento es una variable física que depende estrictamente del diámetro del tubo. Un calentamiento insuficiente no permitirá que el material alcance el estado de fusión necesario para el entrelazamiento molecular. Por el contrario, un sobrecalentamiento excesivo puede reducir el diámetro interno del tubo al introducir material fundido hacia el centro (efecto de estrangulamiento), lo que aumenta las pérdidas de carga y puede llegar a obstruir parcialmente la red. El instalador debe contar con cronómetros y tablas de referencia actualizadas, evitando el "cálculo visual" que suele ser la causa principal de los cuellos de botella en las instalaciones de ppr.
Una vez retiradas las piezas de las matrices, el tiempo de acople y alineación debe ser inmediato. No se deben realizar giros en las piezas durante la inserción, ya que esto rompe la estructura del material fundido y genera turbulencias en la soldadura que comprometen la estanqueidad. La fase de enfriamiento es igualmente vital; el conjunto no debe ser sometido a esfuerzos mecánicos ni presurizado hasta que el material haya recuperado su rigidez natural. En climas cálidos, como los de las zonas costeras de Dominicana o Perú, los tiempos de enfriamiento deben extenderse ligeramente para asegurar que la cristalización del polímero sea completa.

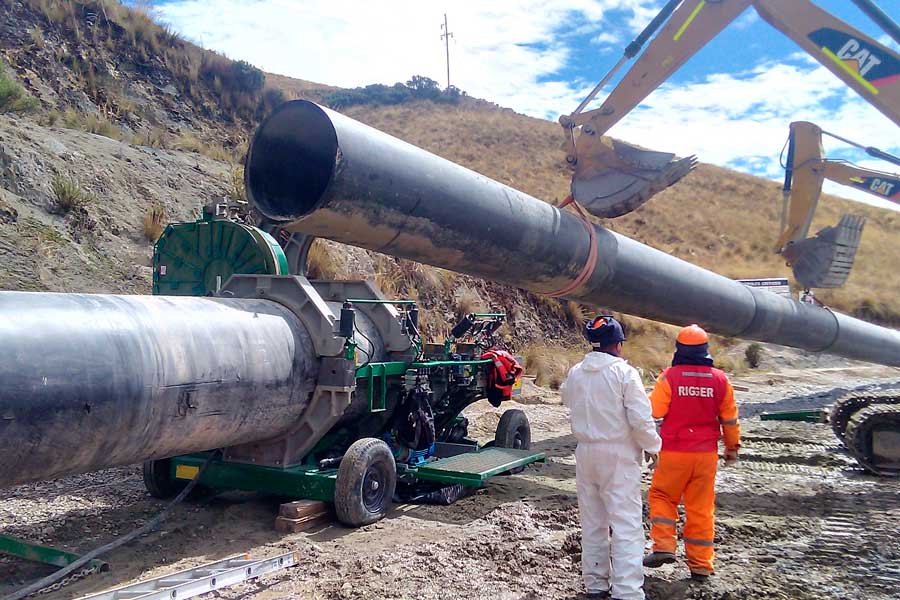

Para diámetros mayores en aplicaciones industriales de pph, se utiliza la termofusión a tope, siguiendo protocolos similares a los del hdpe pero con parámetros de temperatura y presión específicos para el polipropileno. La supervisión técnica debe incluir la verificación de los cordones de soldadura y, en proyectos de alta exigencia, la trazabilidad mediante equipos con registro de datos. Al seguir estas mejores prácticas y utilizar equipos de alta calidad suministrados por MyR Serviplast, los técnicos aseguran instalaciones de alto desempeño que cumplen con las normativas DIN y NTP, garantizando la seguridad hídrica y operativa de cualquier proyecto de infraestructura.
Preguntas frecuentes para instaladores de ppr
¿Cómo saber si una matriz de termofusión ya no es segura? Cuando el recubrimiento de teflón comienza a desprenderse o si el material se queda adherido a la matriz al retirarlo. Una matriz dañada debe reemplazarse inmediatamente para evitar contaminar la soldadura.
¿Se pueden unir tubos de ppr de diferentes marcas? Técnicamente es posible si las resinas son compatibles y cumplen con la misma norma (como la ISO 15874), pero se recomienda siempre utilizar sistemas integrales de un solo fabricante para asegurar la garantía del sistema.
¿Qué sucede si se sobrepasa el tiempo de calentamiento? Se produce una degradación térmica del material y un exceso de rebaba interna que reduce el caudal del sistema y puede provocar obstrucciones a largo plazo.
¿Es necesario usar cortatubos específicos para polipropileno? Sí, el uso de tijeras o cortatubos de disco asegura un corte perpendicular y limpio, sin rebabas ni deformaciones en el diámetro, lo que es esencial para una inserción uniforme en la matriz.
¿Por qué es crítico no girar el tubo durante la inserción? Girar la pieza durante la fusión desplaza las capas de material fundido de forma irregular, impidiendo que las cadenas moleculares se entrelacen correctamente y creando puntos de fuga potenciales.
